隧道窯熱風爐燃?xì)馊紵髟O(shè)計及參數
隧道窯熱風爐燃?xì)馊紵鞯目刂葡到y(tǒng)介紹
燃燒控制系統概述
1、燃燒控制系統的組成
燃燒控制系統包括：主燃燒器、點火小燒嘴、高能點火裝置、紫外火焰檢測裝置、助燃/調溫風機、煤氣氣動快切閥、煤氣電動調節閥、煤氣孔板流量計、助燃風電動調節閥、助燃風孔板流量計、煙氣電動調節閥、換熱器、溫度/壓力/含氧量檢測設備、西門子S7-200控制系統、煤氣放散閥和一些其它手閥等等。
2、燃燒控制系統設備說明
2.1燃燒設備

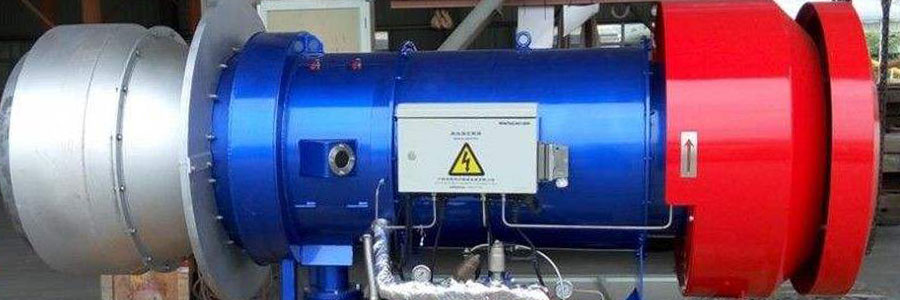

燃燒設備為空煤氣相套的結構，由主燃燒器、點火小燒嘴、燒嘴磚、高能點火裝置和紫外火焰監測裝置組成。其中主燃燒器和點火小燒嘴采用公司自有產品技術：半預混雙旋流燃燒技術。
該技術的突出優點如下：
l燃燒效率可達99.5%以上，節能4%以上。
l克服了低壓力低熱值煤氣噴射速度低，易造成回火、脫火的現象。
l火焰噴射速度高，火焰剛性強，能實現高強度燃燒。
l火焰長度、形狀可按用戶要求設計。
2.2風機參數
風機參數,風機型號：8-09No15.0D；風機轉速：960r/min；流量：4500m³/h；全壓：6100pa；風機電機：功率30KW,防護等級為IP55。（用戶自備）
2.3控制說明
2.3.1本套系統需要控制的核心對象：
1）熱風爐出口溫度
2）助燃
