垃圾場廢氣焚燒燃燒裝置介紹

根據客戶提供的技術參數與技術要求，我們提出垃圾場廢氣焚燒裝置系統技術方案如下；

一、技術參數；

1，設備名稱；沼氣焚燒裝置

二、設計方案；

1沼氣焚燒系統
根據客戶意向，我們擬定采用一個大氣式焚燒系統，其系統如下；

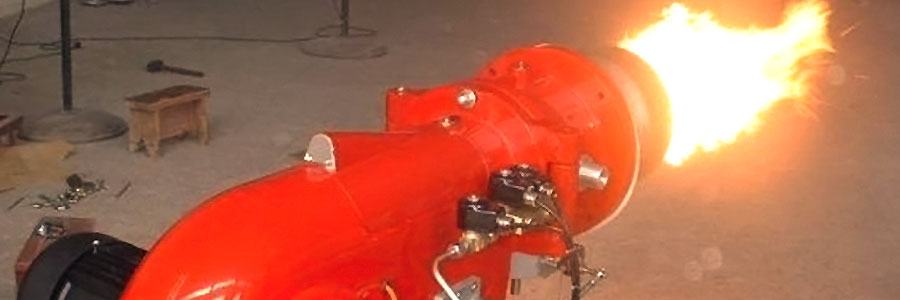

1)沼氣燒嘴.
燃沼氣燒嘴參數;
(1)燒嘴名稱;燃沼氣燒嘴
(2)燒嘴型號;JDC-YJ100C
(3)燒嘴燃料;沼氣
(4)燒嘴額定工作能力;100Nm3/h
(5)沼氣熱值;5100Kcal／Nm3
(6)沼氣壓力;3-5Kpa／Cm2
(7)助燃風;采用大氣引射
(8)燒嘴配備;A）燃液化氣點火燒嘴
(9)液化氣量：5kg/h
(10)液化氣壓力:0.2Kg/Cm2
(11)燒嘴配備;B）火焰安全保護系統
(12)火焰溫度；1000-1250℃

2；燃氣管路系統；

燃氣管路有兩種。

一種是主燃氣沼氣管路，管徑為DN50，在管路種配置有燃氣旋塞閥，壓力開關，壓力表，燃氣快切閥及燃氣管路等組成。
一種是點火輔助液化氣管路，管徑為DN15，在管路種配置有燃氣球閥，調壓閥，壓力表，金屬軟管及燃氣管路等組成。

3;火焰安全保護系統；

火焰安全系統包括；電子點火器，紫外火檢，燒嘴控制器等組成。
